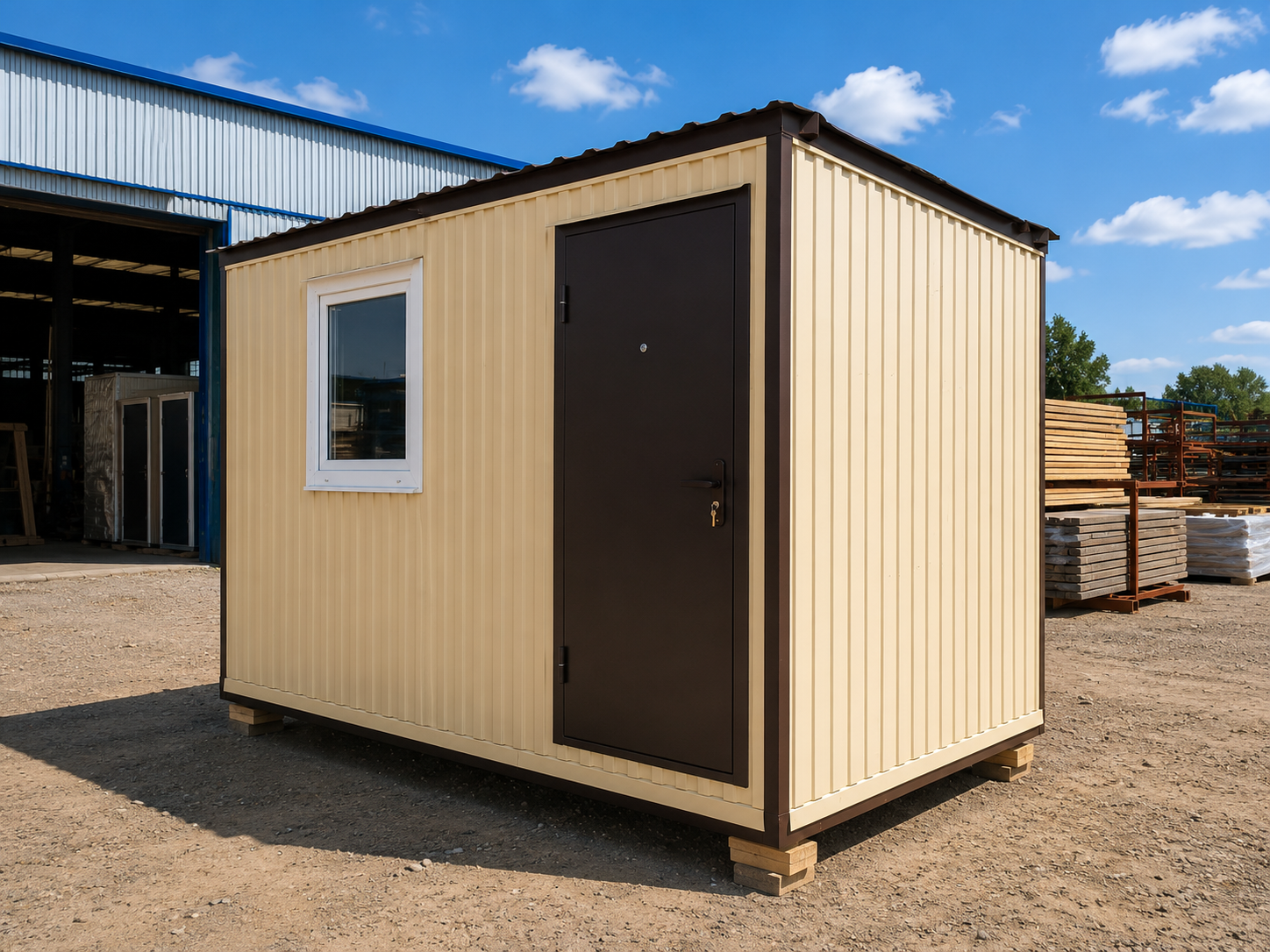

МЕТАЛЛИЧЕСКАЯ УТЕПЛЁННАЯ БЫТОВКА
◆ Изготовление по индивидуальным размерам — габариты, планировка и конфигурация могут быть адаптированы под задачи заказчика.
◆ Доставка по всей России — готовое изделие перевозится манипулятором или тралом.
◆ Доставка оплачивается отдельно — стоимость рассчитывается индивидуально с учётом расстояния и условий подъезда.
◆ Сборка непосредственно на участке — если готовую бытовку невозможно доставить или установить манипулятором, выполняется сборка на месте с доплатой +10 000 руб.
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
Тип конструкции:
Цельносварная металлическая бытовка заводского изготовления.
Назначение:
Подходит для круглогодичной эксплуатации при выборе соответствующей толщины утепления.
В стоимость входят изготовление, материалы и монтаж готового изделия согласно настоящей спецификации.
Доставка в стоимость не входит и оплачивается отдельно.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ОБЩИЕ ТРЕБОВАНИЯ
Пиломатериалы
Для деревянных элементов конструкции используются:
• Хвойные породы — сосна / ель
• Камерная сушка
• Влажность не более 18%
• Строганные пиломатериалы
• Не ниже 1 сорта
Все деревянные детали проходят обязательную защитную обработку:
• Антисептическим составом NEOMID
• Огнебиозащитным составом NEOMID
• Обработка выполняется в 2 слоя
Металлопрокат
Для изготовления каркаса применяется:
• Новая профильная труба по ГОСТ
• Металлопрокат без следов коррозии и механических повреждений
• Сертифицированный металл
Защита металлических элементов
Металлические поверхности обрабатываются:
• Антикоррозионным грунтом
• Износостойкой эмалью по металлу
Крепёж
Для сборки используются:
• Конструкционные саморезы повышенной прочности
• Желтопассивированные саморезы
• Саморезы по металлу с прессшайбой
• Оцинкованный крепёж заводского изготовления
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ФУНДАМЕНТ
Стандартное основание:
Цементные фундаментные блоки
Размер:
200×200×400 мм
Количество:
8 шт.
Цементные блоки 200×200×400 мм — 8 шт. входят в стоимость изделия.
Дополнительно:
Вместо цементных блоков возможна установка бытовки на винтовые сваи.
Винтовые сваи:
СВС 76×2500 мм
Оголовок:
200×200 мм
Материал:
Сталь марки Ст3сп5
ГОСТ 10705-80
Стоимость с учётом монтажа:
5 000 руб./шт.
Количество свай определяется исходя из размеров и конструкции изделия.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ОСНОВАНИЕ
Цельносварная металлическая рама
Профильная труба:
100×100×3 мм
Поперечные лаги пола
Профильная труба:
100×50×3 мм
Шаг лаг:
Не более 600 мм
Защитное покрытие металла
• Антикоррозионный грунт
• Износостойкая эмаль по металлу
Защита пола от грызунов
По всей площади пола устанавливается оцинкованная металлическая сетка.
Размер ячейки:
5×5 мм
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
НЕСУЩИЙ МЕТАЛЛИЧЕСКИЙ КАРКАС
Нижняя обвязка:
Профильная труба
100×100×3 мм
Верхняя обвязка:
Профильная труба
100×50×3 мм
Вертикальные стойки:
Профильная труба
60×40×2 мм
Шаг стоек:
Не более 600 мм
Усиление оконных и дверных проёмов
Профильная труба
60×40×2 мм
Все сварные соединения выполняются полуавтоматической сваркой в среде защитного газа MIG/MAG.
После завершения сварочных работ швы очищаются, грунтуются и окрашиваются.
Металлический каркас полностью проходит антикоррозионную обработку и окраску.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
УТЕПЛЕНИЕ
Для теплоизоляции бытовки применяется минеральная вата KNAUF Insulation.
Стены
Толщина:
50 мм
Пол
Толщина:
50 мм
Потолок
Толщина:
50 мм
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ПАРОИЗОЛЯЦИЯ
Материал:
Пароизоляционная плёнка ISOVER Паранет
Монтаж выполняется:
• По полу
• По стенам
• По потолку
Все нахлёсты и места примыканий проклеиваются специализированной лентой.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ВЕТРОВЛАГОЗАЩИТА
Материал:
Супердиффузионная ветровлагозащитная мембрана ISOVER
Монтаж выполняется:
• С наружной стороны утеплителя
• По стенам
• По потолку
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ПОЛ
Чистовое покрытие:
Шпунтованная доска
Толщина:
36 мм
Материал:
Хвойные породы
Камерная сушка
Сорт АВ
Крепление:
Желтопассивированные саморезы
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
НАРУЖНАЯ ОТДЕЛКА
Материал:
Профилированный лист С8
Толщина металла:
0,50 мм
Покрытие:
Полимерное — полиэстер
Цвет:
Любой цвет по каталогу RAL
Направление монтажа:
Вертикальное или горизонтальное — в зависимости от проекта.
Комплектация:
• Наружные углы
• Ветровые планки
• Торцевые планки
• Наличники
• Доборные элементы
Все доборные элементы окрашиваются в цвет наружной отделки.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

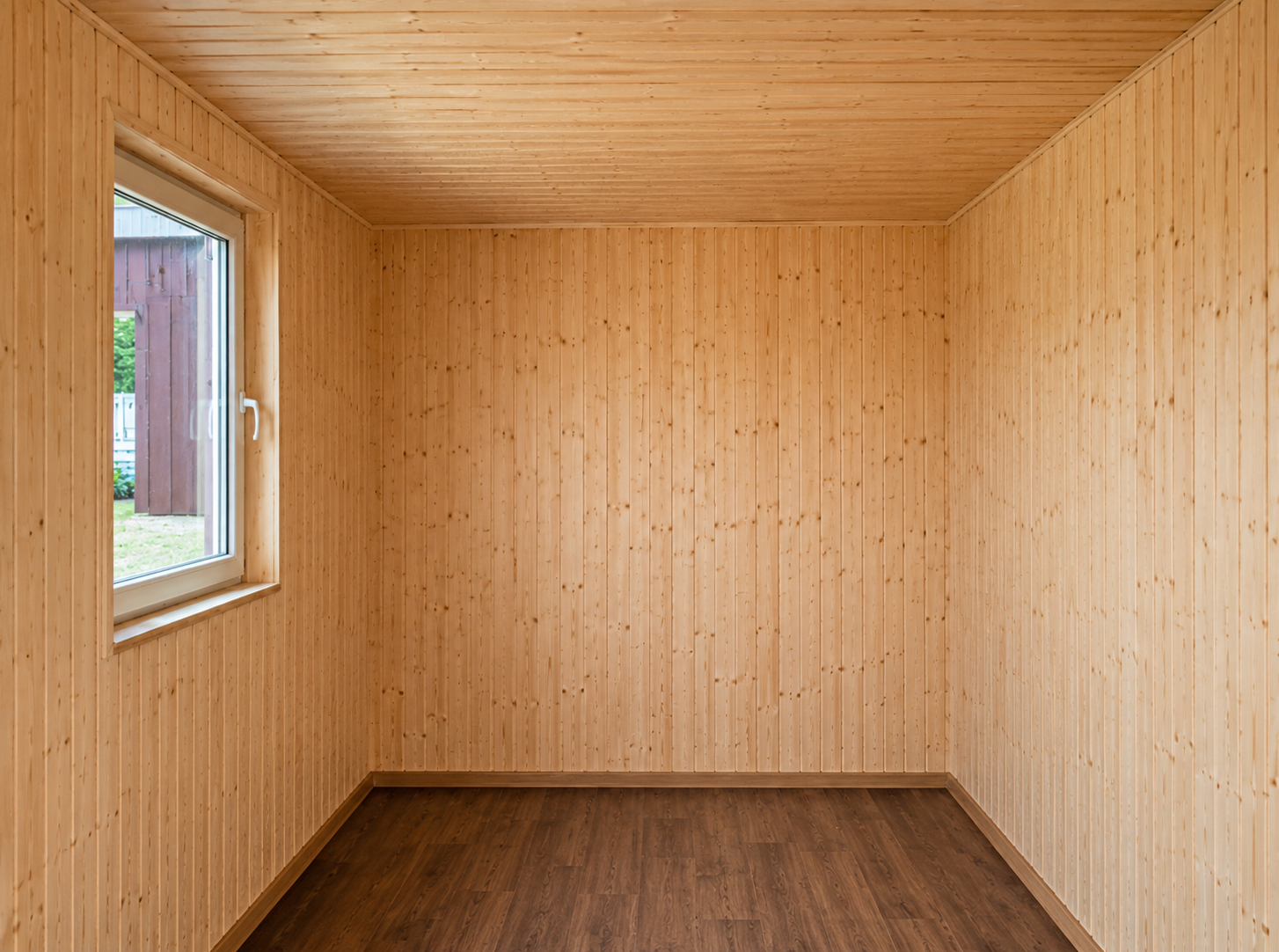

ВНУТРЕННЯЯ ОТДЕЛКА
Материал:
Вагонка хвойных пород
Сорт:
АВ
Толщина:
12,5–14 мм
Направление монтажа:
Горизонтальное
Крепление:
Финишные желтопассивированные гвозди
Внутренние углы, стыки и примыкания закрываются деревянными раскладками.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
КРОВЛЯ
Тип:
Односкатная
Несущий каркас кровли
Профильная труба
Размер:
100×50×3 мм
Обрешётка
Доска
Размер:
25×100 мм
Кровельное покрытие
Профилированный лист С8
Толщина металла:
0,50 мм
Покрытие:
Полимерное — полиэстер
Цвет:
Любой цвет по каталогу RAL
Комплектация кровли:
• Карнизные планки
• Торцевые планки
• Капельники
• Доборные элементы
• Уплотнители примыканий
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ОКНА
Окна входят в стоимость изделия.
Тип:
Металлопластиковые окна
Профиль:
58 мм
Стеклопакет:
Однокамерный
Тип открывания:
Поворотно-откидной
Количество:
2 шт.
Комплектация каждого окна:
• Подоконник
• Отлив
• Москитная сетка
• Наличники
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ВХОДНАЯ ДВЕРЬ
Тип:
Металлическая утеплённая дверь
Размер:
2000×850 мм
Толщина полотна:
70 мм
Толщина стали:
1,5 мм
Утепление:
Минеральная плита высокой плотности
Покрытие:
Полимерное
Цвет:
Любой цвет по каталогу RAL
Комплектация:
• Два контура уплотнения
• Дверная коробка
• Петли
• Ручка
• Замок
• Наличники
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
КРЕПЁЖ И МЕТИЗЫ
При изготовлении конструкции применяются:
• Конструкционный саморез 6×120 мм
• Конструкционный саморез 5×90 мм
• Универсальный саморез 4,5×70 мм
• Универсальный саморез 4×50 мм
• Саморезы по металлу с прессшайбой
• Алюминиевые заклёпки
• Оцинкованные монтажные пластины
• Усиленные перфорированные уголки
Весь крепёж имеет заводское антикоррозионное покрытие.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ЗАЩИТА ДРЕВЕСИНЫ И МЕТАЛЛА
Деревянные элементы
Все деревянные детали бытовки проходят обработку:
• Антисептическим составом NEOMID
• Огнебиозащитным составом NEOMID
Количество слоёв:
2 слоя
Металлические элементы
Металлический каркас защищается:
• Антикоррозионным грунтом
• Износостойкой эмалью по металлу
Сварные швы после изготовления зачищаются, грунтуются и окрашиваются.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
КОНТРОЛЬ КАЧЕСТВА
Перед передачей бытовки заказчику проводится проверка готовой конструкции:
• Контроль геометрии изделия
• Проверка качества сварных соединений
• Контроль окраски металлического каркаса
• Проверка крепления наружной отделки
• Проверка внутренней отделки
• Проверка работы окон
• Проверка работы входной двери
• Контроль монтажа кровельного покрытия
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
В СТОИМОСТЬ ВХОДИТ
◆ Изготовление цельносварной металлической бытовки
◆ Материалы согласно настоящей спецификации
◆ Монтаж готового изделия
◆ Цементные блоки 200×200×400 мм — 8 шт.
◆ Цельносварная рама из профильной трубы 100×100×3 мм
◆ Поперечные лаги из профильной трубы 100×50×3 мм
◆ Несущий металлический каркас
◆ Антикоррозионная обработка металлического каркаса
◆ Окраска металлических элементов
◆ Утепление KNAUF Insulation 50 мм по стенам, полу и потолку
◆ Пароизоляция
◆ Ветровлагозащитная мембрана
◆ Оцинкованная сетка от грызунов 5×5 мм
◆ Пол из шпунтованной доски толщиной 36 мм
◆ Наружная отделка профилированным листом С8 0,50 мм
◆ Внутренняя отделка вагонкой
◆ Односкатная кровля из профилированного листа С8 0,50 мм
◆ Металлопластиковые окна — 2 шт.
◆ Москитные сетки — 2 шт.
◆ Металлическая утеплённая дверь 2000×850 мм — 1 шт.
◆ Антисептическая обработка деревянных элементов в 2 слоя
◆ Огнебиозащитная обработка деревянных элементов в 2 слоя
Доставка в стоимость изделия не входит и рассчитывается отдельно.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
СБОРКА НА УЧАСТКЕ
Если условия подъезда или особенности участка не позволяют доставить и установить готовую бытовку манипулятором, конструкция может быть собрана непосредственно на участке заказчика.
Доплата за сборку на участке: +10 000 руб.
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ПРЕИМУЩЕСТВА КОНСТРУКЦИИ
◆ Цельносварной металлический каркас повышенной прочности
◆ Профилированный лист С8 толщиной 0,50 мм с полимерным покрытием
◆ Возможность выбора цвета наружной отделки по каталогу RAL
◆ Полная антикоррозионная обработка металлического каркаса
◆ Очистка, грунтование и окраска сварных соединений после изготовления
◆ Использование сертифицированного металлопроката
◆ Пиломатериалы камерной сушки
◆ Возможность изготовления по индивидуальным размерам и проекту
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
ГАРАНТИЯ
Гарантия на изделие согласно договору — 10 лет.
Работаем по договору.
Возможно изготовление металлической бытовки по индивидуальным размерам и планировке.
Доставка осуществляется по всей территории Российской Федерации и оплачивается отдельно.
